Containerschiff Typ MTW 2500 1:250 von Containerschubser

V.I.P

Moin Freunde des Modellbaus,
ich möchte euch hier mein neues Projekt vorstellen. Trotz meines Namens habe ich noch kein Containerschiff in meiner Sammlung, das will ich nun ändern. Und da ich kein passendes Modell der Größenordnung um die 2 500 TEU mit eigener Umschlageinrichtung gefunden habe, baue ich jetzt mir mein eigenes im Maßstab 1:250. Ich hab mich für den Typ MTW 2500 entschieden, weil ich das Original kenne und die Ansicht vertrete, dass dies die schönsten Schiffe der jüngeren deutschen Schiffsbaugeschichte darstellen.
Hierzu einige Daten:
Bauwerft: MTW Schiffswerft in Wismar
Länge über alles: 207, 4m
Breite über alles: 29.8m
Tragfähigkeit: 34 000 tdw
Höchstgeschwindigkeit: ca. 21 Knoten

Hier zuerst ein von mir 2015 geschossenes Foto der „Anika Oltmann“ in Fahrt.

Containerschiff Typ MTW 2500 1:250 von Containerschubser 20151110

Containerschiff Typ MTW 2500 1:250 von Containerschubser 20151110

Angefangen habe ich mit den drei Kränen. Ich habe mir nach den Plänen Skizzen mit allen relevanten Maße erstellt und auf Karton von 160g übertragen. Gerade bin ich bei den Auslegern.

Containerschiff Typ MTW 2500 1:250 von Containerschubser 20180310

Containerschiff Typ MTW 2500 1:250 von Containerschubser 20180310

Containerschiff Typ MTW 2500 1:250 von Containerschubser 20180311

Viele Grüße
Containerschubser

Admin

Hallo
Das wird für mich ein sehr interessantes Projekt, bei dem ich Dir über die Schulter schauen werde.
Bin gespannt wie dies alles wird.

Grüße
Peter

_________________
Meine Bastelwerke:
https://modellbauer.forumieren.de/f217-millpet

Super-V.I.P.

Hallo Containerschubser!

Hab ich das richtig verstanden - du willst aus Originalplänen ein Kartonmodell selbst gestallten?

Na, da bin ich schon gespannt und freu mich auf´s zuschauen!

LG Kubi

V.I.P

Moin zusammen,
mir ist jeder Besucher herzlichst willkommen! Ja, ich will das Modell, es wird etwa 82 cm lang und 12 cm breit, aus Originalplänen und anhand von Fotos konstruieren. Bislang ca. 300 Dateien habe ich in meinem Fundus; das meiste selbst geschossen, einiges von Kollegen und etwas außem Internet. Den Generalplan lasse ich zur Zeit von einer Druckerei auf A0 drucken, schneide den dann aus. Wie genau ich das machen werde, werde ich dann sehen.

Ich habe ein wenig weitergebaut und unter anderem die Rollen (21 plus Reserve) gefertigt und mit den Hacken und Kanzeln angefangen. Die beweglichen Teile werden am Ende nicht geklebt, sondern nur gesteckt, weil ich noch nicht genau weiß, ob die Kräne in Ruheposition oder ausgeschwenkt dargestellt werden sollen.

Containerschiff Typ MTW 2500 1:250 von Containerschubser 20180312

Containerschiff Typ MTW 2500 1:250 von Containerschubser 20180312

Hier eine Nahaufnahme. An den dunklen Stellen habe ich beim Sengen der Fäden vom Flüssigkleber nicht aufgepasst. Ist aber nicht weiter wild, da ja eh noch alles lackiert wird.

Containerschiff Typ MTW 2500 1:250 von Containerschubser 20180313

Containerschiff Typ MTW 2500 1:250 von Containerschubser 20180313

Ach ja, und der benutze Karton, das sind alles vorm Papierkorb gerettete Reste.

Viele Grüße
Containerschubser

Moderator

Hallo,

hier schaue ich gerne zu. Bin mal gespannt, wie
Du das alles hinbekommst. Der Anfang sieht sehr
vielversprechend aus.

Gutes Gelingen !

Gruss Berthold

V.I.P

Hallo Containerschubser

ich schau natürlich auch gerne in deinen BB. Da hast Du ja noch sehr
viel Arbeit vor dir.
Wünsche Dir dabei Ausdauer und viel Spaß.

Grüße UWE

V.I.P

Moin alle zusammen,
immer herein in die gute Stube. Vielen Dank für eure doch sehr motivierenden Worte. Daumen

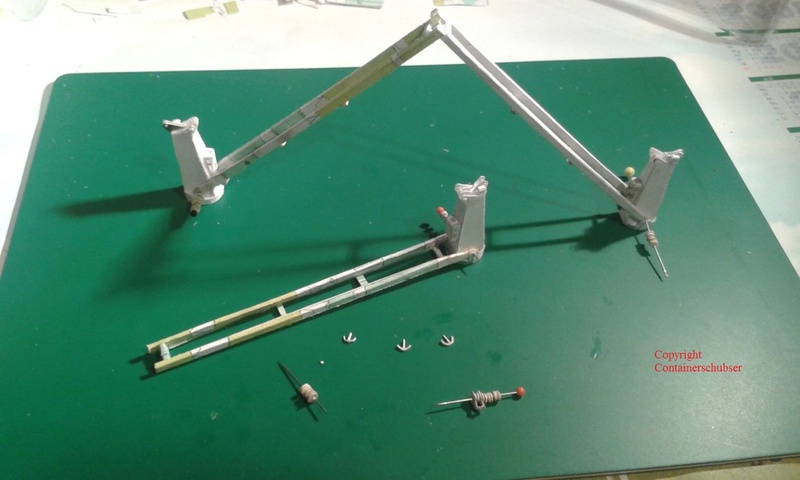

Heute hab ich die Kräne fertig gebaut und schon mal zusammengesteckt. Lackiert wird alles etwas später, wenn ich auch die Türme hab.
So sieht das Ergebnis dann aus:

Containerschiff Typ MTW 2500 1:250 von Containerschubser 20180314

Containerschiff Typ MTW 2500 1:250 von Containerschubser 20180314

Viele Grüße
Containerschubser

V.I.P

Hallo Containerschubser,
das ist ja mal ein tolles Projekt. Ich kenne diesen Typ nur vom Ansehen aus der Ferne, habe aber direkt mit dem Typ der nachfolgenden Generation MTW 2700 als Reederei-Inspektor zu tun gehabt, bin auch kurzzeitig mitgefahren. Jetzt bin ich mal neugierig, was draus wird. Was benutzt Du für Kartonmaterial? Das sieht aus, wie eine Seekarte? Ich schaue Dir jedenfalls gerne zu.
Beste Grüße
Peter

V.I.P

Moin Peter,
mit dem Typ MTW 2700 bin ich nun leider nicht so vertraut. Wurde der um eine Containerreihe verbreitert?
Für die Kräne habe ich Karton von 160g benutzt. Die Optik kommt daher, dass ich mal ein Freedownloadmodell bauen wollte ohne meinen Drucker vorher zu testen. Die Tinte war etwas eingetrocknet und ich konnte die Ausdrucke wegen der Farbgebung nicht gebrauchen. Diese habe ich nun zweitverwertet. Eine alte Seekarte hab ich auch noch liegen, vielleicht baue ich die Außenhaut daraus.
Heute konnte ich auch meinen Plan von der Druckerei abholen, werde mich dann am Wochende an das Spatengerüst machen.

Viele Grüße
Containerschubser

V.I.P

Moin Containerschubser,
Ja, die 2700ter hatten 3 Bays mehr und waren 227 Meter lang. Ansonsten die gleiche Optik. Ich schicke Dir demnächst mal ein Foto.
Weiterhin viel Spaß.
Peter

V.I.P

Moin zusammen,
ich war auch nicht ganz untätig. Den Plan habe ich auf Karton 300g, die Ansicht von der Seite als Mittellängsträger auf 3mm Presspappe geklebt und ausgeschnitten. Das ganze habe ich dann zusammengebaut und nun wird es noch stabilisiert.

Containerschiff Typ MTW 2500 1:250 von Containerschubser 20180319

Containerschiff Typ MTW 2500 1:250 von Containerschubser 20180319

Containerschiff Typ MTW 2500 1:250 von Containerschubser 20180320

Containerschiff Typ MTW 2500 1:250 von Containerschubser 20180321

Ich habe mich ein wenig im Internet umgeschaut und mir einen ersten flüchtigen Eindruck von den vergrößerten 2700ter machen können. Ich finde, man kann die Verwandschaft erkennen.

Viele Grüße
Containerschubser

Super-V.I.P.

Hallo CS
Das sieht doch schon gut aus. Ich bin gespannt wie es weitergeht. Als ich in deinem Alter war, gab es auf den Schiffen der HAPAG noch keine Container und wir waren keine Mechaniker, sondern Schiffsjunge oder Leichtmatrose.
Viele Grüße
Otto

V.I.P

Moin Containerschubser,
ich bin auch hellauf begeistert. Deine Kiellegung gefällt mich richtig gut. Bin gespannt, wie es weiter geht.
Beste Grüße
Peter

V.I.P

Moin zusammen,
ja was hat sich nicht alles getan in den letzten Jahrzehnten. Wenn ich mir die Cap San Diego in Hamburg oder in Rostock das Traditionsschiff angucke, was die mitbekommen haben und wie viel Besatzungen an Bord waren, und was heute so unterwegs ist, Containerschiffe mit 20 000+ TEU oder Bulker mit einer Tragfähigkeit von 400 000 tdw, dann ist das doch schon eine erstaunliche Entwicklung. Anheuern möchte ich auf solchen Riesen aber dann doch eher nicht.
Es freut mich, dass euch meine Kiellegung gefällt.
Hier habe ich nun das fertige Gerüst:

Containerschiff Typ MTW 2500 1:250 von Containerschubser 20180322

Containerschiff Typ MTW 2500 1:250 von Containerschubser 20180322

Containerschiff Typ MTW 2500 1:250 von Containerschubser 20180323

Viele Grüße
Containerschubser

V.I.P

Hallo Containerschubser...

bin eben erst über Deinen BB gestolpert und dachte erst, ich hätte mich verlesen. Scratchbau in Karton! Das sieht man nun doch nicht alle Tage und daher sei gewiss, meine Aufmerksamkeit hast Du.
Ein wirklich spannendes Projekt, das ich mir nicht entgehen lassen kann.
Gruss,
OLLI

V.I.P

Moin Zusammen,
ja, dass was ich mache, hab ich so noch nicht gesehen. Zum einen werden recht wenige Containerschiffmodelle gebaut (sind ja in der Regel auch relativ häßlich die Dinger), zum anderen trauen sich auch nicht so viele Leute Scratchbau zu.

Ich habe nun erst mal die erste Schicht mit 160g Karton beplankt. Muss aber noch an einigen Stellen nachgebessert werden und die überstehenden Enden muss ich noch abschneiden. Anschließend kommt noch eine zweite Schicht mit Normapapier drüber. Und irgendwann muss das ja noch rot und schwarz gestrichen werden. Welche Farben würdet ihr empfehlen? Was ich noch zu Hause hab, taugt nichts.

Containerschiff Typ MTW 2500 1:250 von Containerschubser 20180325

Containerschiff Typ MTW 2500 1:250 von Containerschubser 20180325

Containerschiff Typ MTW 2500 1:250 von Containerschubser 20180324

Viel Spaß beim Osterfeuer und noch frohe Ostern
Containerschubser

Admin

Hallo Containerschubser

Ich bin sehr skeptisch ob das was wird. kopfschütteln

Sieht zwar im Moment nicht schlecht aus, aber noch mit Normalpapier überziehen und dann lackieren??????
Da frage ich mich, ob das funktioniert.
Ganz sicher möchte ich Dich nicht entmutigen, aber meine Zweifel habe ich schon.
Lass mich aber gerne überraschen und werde Dir immer zuschauen, wenn Du das Modell baust.

Grüße
Peter

_________________
Meine Bastelwerke:
https://modellbauer.forumieren.de/f217-millpet

V.I.P

Moin Peter,
dass mit dem Normalpapier ist bislang nur eine Überlegung von mir, gerne werde ich deine Einwände beachten. Entschieden habe ich mich noch nicht. Schließlich ist eine Motivation diesen BB zu verfassen eben der Erfahrungsaustausch mit anderen Modellbauern.

Viele Grüße
Containerschubser

Super-V.I.P.

Hallo Containerschubser!

Bin zwar ein kompletter Schiffsneuling und auch frisch im Kartonmodellbau und hab auch überhaupt keine Erfahrung im Scratchbau - aber ich hab bei meinem Turtle U- Boot das mit der Zweitbeplankung zum ersten Mal probiert - ich würde schauen, dass die erste Beplankung möglichst glatt ist (schleifen, kitten, was auch immer) und dann mit der selben Papierstärke möglichst genau die Zweite versuchen...

LG Kubi

Gast

Ahoi Containerschubser

ich melde mich auch mal als Zuschauer an. Ist schon eine Herausforderung was du da angefangen hast, und ähnliche Bauweisen hab ich in den letzten Jahrzehnten sogar selbst für verschiedene Modelle angewandt. Allerdings für Urmodelle von Schiffsrümpfen und Helikoptern, die dann noch oft gespachtelt und geschliffen wurden. Ob das bei einem Papiermodell klappt, ohne spachteln, ist für mich sehr fraglich.
Ich hätte das ganze mit 1mm Finnkarton, gemacht, geschliffen und dann nochmal mit 0.5mm Finnkarton. Ähnlich wie es auch bei historischen Schiffsmodellen angegeben ist. Aber auch da ist die Voraussetzung dass das Modell schon auf einen Millimeter stimmt. Aber ich lasse mich überraschen was du da noch daraus machst.

V.I.P

Moin zusammen,
vielen Dank für eure Hinweise und Tipps. Um nicht das bisher geleistete nicht zu gefährden, habe ich heute mal ein kleines Modell gebaut und auf gleicher Weise beplankt. Daran werde ich rum experimentieren, um die für mich die beste Lösung zu finden. Spachteln werde ich auch ausprobieren.

Containerschiff Typ MTW 2500 1:250 von Containerschubser 20180410

Containerschiff Typ MTW 2500 1:250 von Containerschubser 20180410

Viele Grüße
Containerschubser

V.I.P

Moin Zusammen,
das Versuchsmodell habe ich einseitig gespachtelt und geschliffen. Hat soweit alles gut geklappt und die Wand ist jetzt auch viel stabiler. Die vordere Hälfte habe ich zusätzlich noch dünn mit Holzleim überstrichen und das ganze dann auch noch mal grob geschliffen, so zum Vergleich. Probehalber hat die Oberfläche schon mal Bekanntschaft mit Farbe gemacht. Einmal mit der Sprühdose an lang. Ist halt nur ein Probebau, darum habe ich nun auch nicht jede kleine Unebenheit weggeschliffen.

Containerschiff Typ MTW 2500 1:250 von Containerschubser 20180411

Containerschiff Typ MTW 2500 1:250 von Containerschubser 20180411

Viele Grüße
Containerschubser

Super-V.I.P.

Hallo Containerschubser,
also zunächst mal: ich habe dein Projekt von Anfang an verfolgt. Ich muss sagen, ich finde es ganz schön mutig, ein Planmodell aus Papier zu machen. Aber so wie du rangehst, mit Schleifen und Spachteln kommt es ja eher dem Holzbau nahe. Ich werde jedenfalls weiter gespannt zusehen und drück dir die Daumen dass alles klappt.

Gruß Günter

V.I.P

Moin zusammen,
ich habe nun gespachtelt und geschliffen und gespachtelt und geschliffen...., bis ich einigermaßen zufrieden war. Leider habe ich nicht so auf das Schanzkleid der Back geachtet und das war so demoliert, dass ich es wieder abschneiden musste. Dann habe ich das schon mal etwas lackiert, um den Farbton zu testen, und sobald ich die Zeit finde, werde ich dass Modell nochmal beplanken.

Containerschiff Typ MTW 2500 1:250 von Containerschubser 20180413

Containerschiff Typ MTW 2500 1:250 von Containerschubser 20180413

Containerschiff Typ MTW 2500 1:250 von Containerschubser 20180412

In Echt ist das alles viel ebener, als das Bild uns vermitteln will

Viele Grüße
Containerschubser

Super-V.I.P.

Sieht aus wie aus Beton! Very Happy

Gruß Günter

Admin

Hallo Containerschubser

Was das sein soll, ist mir unklar. affraid

Ob das was wird. Question

Was hast Du denn da gemacht. Sieht ja schrecklich aus und hat mit dem Schiffsrumpf eines Kartonmodells (ich gehe mal davon aus, dass es ein Kartonmodell werden soll) nicht viel zu tun.

Grüße
Peter

_________________
Meine Bastelwerke:
https://modellbauer.forumieren.de/f217-millpet

V.I.P

Moin zusammen,
das ist kein Beton, verkauft wird das als Holz - Reperaturspachtel. An einigen Stellen habe ich dann noch mit Feinspachtel die letzte Schicht aufgetragen. Und das der Rumpf nun noch nicht so pralle aussieht, ist mir wohl bewusst. Zufrieden bin ich damt auch noch nicht, ich wollte nur einen kleinen Zwischenstand abbilden. Ersten bin ich ja auch kein Altmeister, und zweitens ist der bei weitem noch nicht fertig. Sicherlich kann man den Rumpf so nicht als Kartonmodellbau klassifizieren, aber bei allem anderen wollte ich auf Karton zurückgreifen. Das Ziel ist definiert, nur der Weg ist noch etwas unklar. Ich hoffe, die Skeptiker haben noch etwas Gedult.

Viele Grüße
Containerschubser

Moderator

Hallo Modellbauer,

wir haben alle große Geduld. Nur nach den Bildern zu Urteilen,
wird es nicht einfach sein, daraus ein Papierunterwasserrumpf
zu Fertigen. Aber ich fasse mich mal in Geduld, das wird schon.

Viel Erfolg beim Weiterbauen !

Gruss Berthold

Super-V.I.P.

Mein "sieht aus wie Beton" sollte gar keine Kritik sein. Es war eben der optische Eindruck und ich denke, daraus kann man noch was machen. Es war ja von Anfang an klar, dass es nicht so leicht sein würde.
Daumen

Weiter so.

Gruß Günter

V.I.P

Oh-ha!!!🧐🤨🤔.....Moin Containerschupser,
Ich hoffe, Du hälst durch und erreichst Dein Ziel. Ich würde mich sehr freuen, wenn das was wird!!!!
Beste Grüße
Peter
