Die Bismark von Hachette gebaut von Herbie

Hallo Freunde
Na dann starte ich hier meinen zweiten Baubericht paralle zur Prinz Eugen
von Hachette.
Wie schon geschrieben habe ich erst Fotos der Bismark ab Heft 9 gemacht
und werde euch erst mal das Ergebnis zeigen. Aber wie schon geschrieben lass ich erst mal die Bilder sprechen.





Mit Heft 9 und 10 soll das Heck als Spantengerüst fertig gestellt werde die einzelnen
Bauteile aus Heft 9 habe ich daneben gelegt







Die ersten Spanten des Hecks sind angebracht und fixiert



Das Heck ist zur Hälfte fertig und daneben habe ich die Bauteile vo
Heft 10 plaziert



Hier nochmals Bilder mit dem aubgenommen Oberdeck und des halbfertigen Hecks






Die fertig bearbeiteten teile von Heft 10 zum kleben bereit.



Das wars erst mal für heute, morgen geht es weiter mit der fertigstellung des Hecks.

Gruß Herbie

Hallo Herbie

Werde deine beiden Berichte mit Interesse verfolgen. Viel Spass und gutes gelingen

Hallo Herbie
Da hast Du dir aber 2 Großbaustellen vor genommen.
Bismarck und Prinz Eugen
Wow da kommt nicht nur auf Dich etwas zu.
Freue mich sehr auf das was Du hier im Forum darüber berichtest.
Drücke Dir die Daumen dass alles so klappt, wie Du es dir vorstellst.

Grüße
Peter

Hallo zusammen
Heute habe ich das Heck der Bismark fertiggestellt aber schaut euch erst einmal die Bilder
an.





Hier das Heck mit abgenommenen Oberdeck







Vorne am Bug wurde noch eine verdopplung eines Spants vorgenommen.Dies dient als Auflage
für die Leisten die den Rumpf bilden. das nächste Foto zeigt die bauteile von Heft 11 und 12
und das sind viele Leisten und das zieht sich bis Heft 18 mit den Leisten. Na dann werde ich
mal morgen mit der Beplankung des Rumpf beginnen. Wäre froh die wäre schon fertig wird wohl ne Heidenarbeit.





Grüße Herbie

Noch ein kleiner Blick wie weit ich mit der Beplankung der Bismark bieher gekommen bin



Die Planken werden erst in der mitte angesetzt und gehen dann zum Bug und zum Heck und das zeitgleich auf beiden seiten.





Das wird eine zeitraubende und nervige angelegenheit, aber da muß ich jetzt durch. Ich möchte noch dazu bemerken das dies nur die Erstbeplankung ist wenn die fertig ist kommt noch eine zweite Beplankung drauf.

Grüße Herbie

Hallo Herbie.
Das das Beplanken mit den Leisten eine Zeitaufwendige arbeit ist, muss ich Dir
vollkommen Recht geben. Vor allem im Heckbereich mit den Rundungen musst
Du die Spanten am besten etwas anschrägen damit die Leisten richtig auf dem Spant aufliegen.
Das Prozedere kenne ich von meiner AKAGI. Das was Du bisher gebaut hast sieht aber schon
gut aus. Wünsche Dir auf jeden Fall weiterhin viel Spaß beim Bau. Werde auch öfters mal
reinschauen.

Gruß Uwe

Hallo Uwe
Danke für den Tipp mit dem anschrägen der Leisten, das macht Sinn!!!!
Gruß Herbie

Hallo Herbie,

auch diese Holzmodell-Baustelle interessiert mich sehr.
Denn man lernt durch andere Bauweisen immer Neues hinzu.
In diesem Fall ist es die Art der Leisten-Beplankung, konkret die relativ kurzen Beplankungsabschnitte.
Bisher war ich der Annahme, die Beplankungsleisten immer so lang wie möglich zu lassen, um gleichmäßige Rumpf-Konturen zu gewährleisten.
Jetzt bin ich auf Dein Bauergebnis sehr gespannt.

Als Dauergast in diesem Bericht wünsche ich Dir weiterhin viel Freude am Weiterbau und ein gutes Gelingen.

Was das Anschrägen betrifft, da meint Uwe wohl die Spanten.

Grüße
Roland

Hallo Herbie und Roland.
Du hast recht,es müssen die Spanten dem Rumpfverlauf angeschliffen werden(auch Stracken genannt),ich habe mir immer eine längere Leiste genommen und sie von Mitte Rumpf über das Heck gebogen und konnte so sehen in welchem bereich die Leiste nur auf der kante des Spantes auflag. Dadurch ist aber nur ein schlechter halt gegeben. Deshalb das Anschrägen. Waß die Länge der Beplankungsleisten betrifft,sind sie eigentlich auch länger wenn man seinen Rumpf selbst baut, nur so lange Leisten werden sie nicht versenden sondern haben sie den Anforderungen angepasst. Ist halt etwas aufwendiger.
Noch einen schönen Sonntag.

GRUß Uwe

Hallo zusammen
Nicht das ihr meint es würde bei der Bismark nicht weiter gehen stelle ich
euch heute bilder vom derzeitigen Bauzustand ein.
Wie schon bereits geschrieben bin ich im moment bei der Beplankung des Rumfs
und das ist eine sehr zeitaufwändige sache. Bisher habe ich sechzig Leisten verklebt
aber schaut erst mal die Bilder









Die ersten Leisten habe ich mit einem Uhu Kraftkleber geklebt und der hält Bombenfest, aber da er mindestens 25 Minuten trocknen sollte und ich ihn dan meistens über nacht hab trocknen lassen damit auch alles gut klebt habe ich einen Fehler gemacht. Um die lange Klebe und Trocknungszeit zu verkürzen habe ich den Kleber auf UHU-Hart umgestellt der soll nach zwei Minuten fest Kleben.
Aber nach mehrern verklebten Leisten musste ich feststellen das sich der UHU-Hart Kleber bei Spannungen wieder vom Holz löst. So konnte ich alle Leisten wieder neu kleben mit dem Kraftkleber.
Man lern halt nie aus.
Auf dem nächsten fotos habe ich die Holzauflage für das Heckteil mit der mittleren Schraube verklebt.



Das Heckteil ist aus Kunsstoff gefertigt und ich habs zur Probe mal draufgelegt









Das wars erst mal für heute und ich werde weiter an der Beplankung arbeiten, wobei man pro Tag höchsten drei bis vier Planken schafft damit der Kleber gut trocknet.
Grüße Herbert

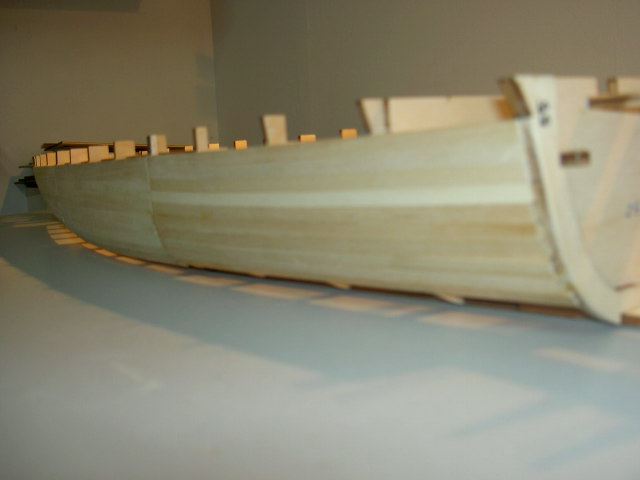

Hallo zusammen, nicht nur bei der PE ging es weiter, auch bei der Bismark ist die erste Rumpfbeplankung endlich fertig.Hier ein paar Bilder vom Baufortschritt











Und hier mit der lose aufgelegte Mittelschraube


Und hier der Bug








Als nächsten Schritt klebe ich Mullbinden mit Holzleim an die Innenwand der Beplankung um das ganze zu stabilisieren. Es ist dann wie eine Kunststoffschicht und das ganze ist viel härter.







Das wars erst mal für heute, wenn ich mit den Mullbinden fertig bin geht es weiter mit der Beplankung des Oberdecks.

Grüße Herbert

Hallo Herbert,

da hast du ja die nächsten 3 Jahre reichlich etwas vor.
Da bin ich doch dein ständiger Begleiter.
Aber wofür brauchst du die Mullbinden?
Mit der zweiten Beplankung wird es noch
viel stabiler.

Hallo Martin
Die Mullbinden setze ich ein weil die leisten sehr starke verwindungen haben und da durch die Spannungen die in den Leisten bestehen nochmals stark verklebt werden, ausserdem arbeitet Holz auch im trockenen Zustand und dem will ich vorbeugen. Die zweite Beplankung wird das ganze noch verstärken. Ausserdem kostet mich das ganze eine Flasche Holzleim aus dem 1 € Markt sowie Mullbinden aus einem alten Verbandskasten meines Autos.

Grüße Herbert

Hallo Modellbaufreunde
Heute gehts bei der Bismark mit dem Oberdeck weiter, das heisst das abnehmbare Oberdeckgestell wird abgenommen und mit Leisten beplankt aber schaut euch erst mal die Fotos an











Mal aufs deck aufgelegt




Die Leisten des Mittellteils sind verklebt und nun kommt die äussere Beplankung drann , bevor ich dass klebe lege ich mal alles zur probe aucf dem Deck an.











So das wars erst einmal für heute, werde jetzt alles verkleben und dann geht es weiter mit dem, Bugdeck

Grüße Herbert

Hallo Herbert,

ich wollte mal fragen, ob du es noch weiter baust. Mich würde es freuen, denn es sieht sehr interessant aus.

LG Scampolo

Hallo Scampolo
Der Bau der Bismark ruht im moment wird aber demnächst weitergebaut. Ich will erst den rumpf der Prinz Eugen fertigstellen und danach gehts weiter. Beim beginn des Baues von beiden Schiffen
dachte ich noch als Rentner hast du viel Zeit und das bekommst du mit zwei Schiffen hin, aber
ich habe da zwei Frauen ( Frau und Tochter) die mich zur Zeit doch sehr einspannen. Das heißt
ich habe im Moment weniger Zeit als wenn ich noch Berufstätig (damals 50-60 Stunden die Woche )wäre. Aber versprochen, es wird bei der Bismark demnächst weitergehen.

Grüße Herbert

super....

ja, ja wie geht der Spruch?

Rentner haben nie Zeit... grins.

Ich freue mich, das es weiter geht und nicht abgebrochen ist.

LG Scampolo

Hallo Herbert

ich bin selbstverständlich auch dabei. Schiffe aus der Kriegsmarine interessieren mich grundsätzlich.

Gruss Peter

Hallo Modellbaufreunde
Ich habe nicht nur an der Prinz Eugen weitergearbeitet sondern auch an der Bismark.
Da die zweitbeplankung abgeschlossen ist ging es weiter mit dem verspachteln des Rumpfes.
Da das verspachteln sehr Zeitaufwendig ist stelle ich hier mal einige Bilder vom jetzigen Bauzustand ein.









Grüße herbert

Hallo Herbert

Ich werde Dir gerne weiter zuschauen

Gruss Peter

Hallo Herbert,
da haste aber zwei große Baustellen. Auf den Baubericht der Bismarck freue ich mich. Das ist bei mir ja schon fast zehn Jahre her.
