Kurti Verstorbenes Mitglied
| Thema: Re: Enkhuizer Boljacht im Maßstab 1 : 8 gebaut von guennie Mi 3 Jan 2018 - 9:47 | |
| Hallo Günter,
so wie Uwe es schon richtig beschreibt die Spannung wegnehmen und andrücken, dann mit Holzkitt glätten das sieht man ja nicht wenn die Funier aufgebracht wird. | |
|
| |
guennie Super-V.I.P.
| Thema: Re: Enkhuizer Boljacht im Maßstab 1 : 8 gebaut von guennie Mi 3 Jan 2018 - 17:29 | |
| Im direkten Vergleichkann man einen Unterschied sehen, oder nicht? Ich meine, der Spalt ist gleichmäßiger verteilt, die Ecke liegt besser an. Es ging ja eh nur um ca. 1 mm, aber Renee, jetzt ist auch der Pedant zufrieden. Den Rest verdeckt die Randleiste. Wie ich das gemacht hab? Na ja, seht euch die Bilder an: Abfallholz ... passend zugeschnitten ... und eingepasst. Dann ... an der äußeren Ecke Luft geschaffen, fertig ist die Schablone. Dann aus ... 10 mm Mehrschichtplatte eine Kopie gesägt, ... vorgebohrt und ... angeschraubt. Die äußere Ecke steht noch ab. Nachdem die letzten beiden Schrauben eingeschraubt wurden ... aber nicht mehr. Von vorne ... fand ich es etwas enttäuschend, weil über dem Türansatz jetzt ein deutlich größerer Spalt klaffte. Also ... alles wieder rausgeschraubt und flacher geschliffen. Nach dem erneuten Anschrauben sieht es - zumindest bilde ich mir das ein - besser aus, dies Bild kennt ihr ja schon vom Anfang dieses Beitrags. Ich habe damit aus allen nützlichen Anregungen einen gangbaren Weg zusammengesucht. Mein Dank an alle, die sich Gedanken gemacht haben. Ich hoffe sehr, ihr seid mit dem Erreichten auch zufrieden, oder muss ich doch ein neues Dach bauen? Schönen Abend wünscht Günter (der gleich zu einer Vorstandssitzung muss) | |
|
| |
guennie Super-V.I.P.
| Thema: Re: Enkhuizer Boljacht im Maßstab 1 : 8 gebaut von guennie Do 4 Jan 2018 - 18:22 | |
| Experimentiercharakterhat mein weiteres Vorgehen, weil ich - mal wieder - nicht so recht weiss, wie ich die Luke und auch den Dachabschluss realisieren soll. Also habe ich die Decksrundung angezeichnet und ... ein entsprechendes Formteil ausgesägt. Weil es ... nicht ganz so toll anlag, habe ich es nachgearbeitet, das Ergebnis ... sieht man hier, ein Fall für die Tonne. Also auf ein Neues. Das obere Teil ... passte (nach nur leichten Korrekturen) besser als das vorherige, also wurde ... die gewünschte Breite angezeichnet und nach dem Aussägen ... stimmten auch die Maße. Also konnte ... Mahagonifurnier aufgeklebt werden. ... Nach dem Trocknen des Klebers durte es mal "Probe stehen": akzeptiert. Die Führungsschienen der Luke habe ich mir als Nächstes vorgenommen. Dazu habe ich zuerst ...... die spätere Lage angezeichnet, ... die Form abgenommen, ... diese dann auf 2 mm Sperrholz übertragen und zuerst ... die Unterkante gesägt, dann natürlich ... auch die Oberkante und so etwa ... könnte es mal werden. Schönen Abend wünscht Günter | |
|
| |
guennie Super-V.I.P.
| Thema: Re: Enkhuizer Boljacht im Maßstab 1 : 8 gebaut von guennie Fr 5 Jan 2018 - 17:18 | |
| Fortsetzung!Backbordseite angezeichnet, ... ausgesägt ... und probehalber aufgestellt. Ein ... 2. Abstandshalter hat mich nicht so überzeugt, deshalb ... habe ich eine Kiefernleiste 5 x 30 suaber rechtwinklig abgesägt und ... an die Abschlusswand der Luke angeklebt. Daran können jetzt die Schiebeführungen befestigt werden und dann ... Schönen Abend wünscht Günter | |
|
| |
guennie Super-V.I.P.
| Thema: Re: Enkhuizer Boljacht im Maßstab 1 : 8 gebaut von guennie Sa 6 Jan 2018 - 11:12 | |
| 3 Furnierschichtenhat die Stirnwand der Luke inzwischen bekommen. Auf dem Foto ist sie noch unbearbeitet, aber ... im nächsten Arbeitsgang ist sie schon grob zugesägt und schließlich ... fertig angepasst. Fehlt nur noch ... der Anstrich,und schon passt auch die Farbe. Es grüßt Günter | |
|
| |
guennie Super-V.I.P.
| Thema: Re: Enkhuizer Boljacht im Maßstab 1 : 8 gebaut von guennie So 7 Jan 2018 - 19:58 | |
| Etliche Gedankenfehlersind mir unterlaufen, aber der Reihe nach: die Luke braucht ja nicht nur einen achteren Abchluss sondern auch einen zum Bug hin. Deshalb habe ich ... zunächst mal das Dachprofil an dieser Stelle abgenommen und ... auf Sperrholz übertragen. Dies sollte eigentlich die Oberkante werden, aber (1. Denkfehler) damit ist ja niemand geholfen, die Luke hat normalerweise überall die gleich Rundung, also ... Sperrholz umgedreht und die Oberkante der Achterwand übertragen und ... ausgesägt. Passt. Ich denke, dieses Foto illustriert was gemeint ist. Dann ... der 2. Fehler, ich habe das Formteil unten einfach glatt abgesägt, weil ich dachte es käme ja nur auf die Oberkante an. Natürlich ist das Blödsinn, es sollte ja auch auf Deck anliegen. Also ... habe ich es auf eine 1 mm Sperrholzplatte aufgeleimt und ... das gesamte Teil auch unten angepasst. So weit so gut. Den Längsschienen ... wurde jeweils ... eine Stufe eingesägt ... und ... jeweils ein Messing- U-Profil angepasst. Ja, und das wars für heute. Schönen Sonntagabend wünscht Günter | |
|
| |
guennie Super-V.I.P.
| Thema: Re: Enkhuizer Boljacht im Maßstab 1 : 8 gebaut von guennie Mo 8 Jan 2018 - 15:20 | |
| Die Formleistenwurden heute erst mal abgeklebt, ... bekamen dann die schmale Kante 2 mal mit Porenfüller gestrichen ... und zum Schluss wurden die Messingprofile aufgebracht. Die Vorderwand der Luke ... bekam außer einer Verstärkung eine Lage Mahagonifurnier verpasst. Ich will mal nachsehen, ob der Leim inzwischen trocken ist. Tja, das ist so eine Sache. Ich habe es nur angefasst und das Messingprofil war ab. Aber ... nach 2 weiteren Versuchen hielt das Ding und .... insgesamt sieht das Dach jetzt so aus. Es grüßt Günter | |
|
| |
Helmut Dully V.I.P
| Thema: Re: Enkhuizer Boljacht im Maßstab 1 : 8 gebaut von guennie Di 9 Jan 2018 - 7:02 | |
| Hallo Günter ! Deine guten Erklärungen machen Lust auf Modellbau . Das Dach ist sehr schön. | |
|
| |
guennie Super-V.I.P.
| Thema: Re: Enkhuizer Boljacht im Maßstab 1 : 8 gebaut von guennie Mi 10 Jan 2018 - 12:27 | |
| Hallo Helmut, freut mich, dass es dir gefällt. Ich habe schon ein schlechtes Gewissen, weil sich halt alles so hinzieht. Andererseits ist es eben gar nicht so leicht (zumindest fällt es mir nicht so leicht) aus einem Plan (und Bildern) die Details einer solchen Schiebeluke zu erkennen und umzusetzen. Da braucht man schon etwas Einfühlungsvermögen um ein vernünftiges Erscheinungsbild hinzukriegen. Ich hoffe, ich bin auf einem guten Weg.
LG Günter
| |
|
| |
guennie Super-V.I.P.
| Thema: Re: Enkhuizer Boljacht im Maßstab 1 : 8 gebaut von guennie Mi 10 Jan 2018 - 18:52 | |
| Schon vorgesternist dieses Bild entstanden. Die Formleisten der Laufschienen bekamen auf der Außenseite ein Lage Furnier verpasst und ein Sperrholzstück, das später die Grundlage der Luke bilden soll, wurde nach Wässern um ein Einweckglas gebogen und fixiert. Nach Trocknen und Bearbeitung sehen die Laufschienen so aus. Auch die Innenseiten ... wurden furniert und der letzte Stand ist somit ... hier zu sehen, wobei das Lukendach nur provisorisch durch ein Stück Furnier vertreten ist. Das Sperrholz war übrigens nach dem Trocknen so platt wie zuvor, mit kaltem Wässern ließ es sich also nicht in Form bringen. Schönen Abend wünscht Günter | |
|
| |
Gast Gast
| Thema: Re: Enkhuizer Boljacht im Maßstab 1 : 8 gebaut von guennie Mi 10 Jan 2018 - 19:13 | |
| Hallo Günter, Du bist auf dem richtigen Weg mit der Luke. Schaut vielversprechend aus Um das Dach in Form zu bekommen, solltest Du 3 Schichten über Kreuz verleimen, dann wird es die Wölbung behalten. |
|
| |
guennie Super-V.I.P.
| Thema: Re: Enkhuizer Boljacht im Maßstab 1 : 8 gebaut von guennie Do 11 Jan 2018 - 5:12 | |
| Hallo Kubi, erst mal herzlich willkommen hier im Forum. Ich geb dir recht, Holzbau ist einfach toll. Und deine Modelle sind es auch. Etwas besser als in diesen Baubericht hätten die Fotos in einen eigenen Beitrag unter Holzmodelle gepasst. Ich schlage dir vor, sie dort zu veröffentlichen und z.B. zu erklären wie du deine Türscharniere gefertigt hast und wie dein Katzenautomat funktioniert. Dort würde ich dir dann gerne noch andere Fragen dazu stellen. Auf jeden Fall schön noch einen Holzbauer im Forum zu haben. Ansonsten freue ich mich, dich als Zuschauer und hoffentlich auch gelegentlichen Kommentator hier bei Molly zu haben.
LG Günter
Hallo Uwe, als Trägermaterial wird auf jeden Fall eine 1mm Sperrholzplatte herhalten müssen und das läßt sich auch in Lukenwölbung bringen. Allerdings werde ich ihm dazu wohl etwas einheizen müssen. Ich habe aber derzeit noch einige andere Baustellen, so dass ich mich meiner besten Freundin Molly nicht so viel widmen kann wie ich eigentlich gerne möchte. Mal sehen, wann es weiter geht.
LG Günter | |
|
| |
guennie Super-V.I.P.
| Thema: Re: Enkhuizer Boljacht im Maßstab 1 : 8 gebaut von guennie Do 11 Jan 2018 - 16:04 | |

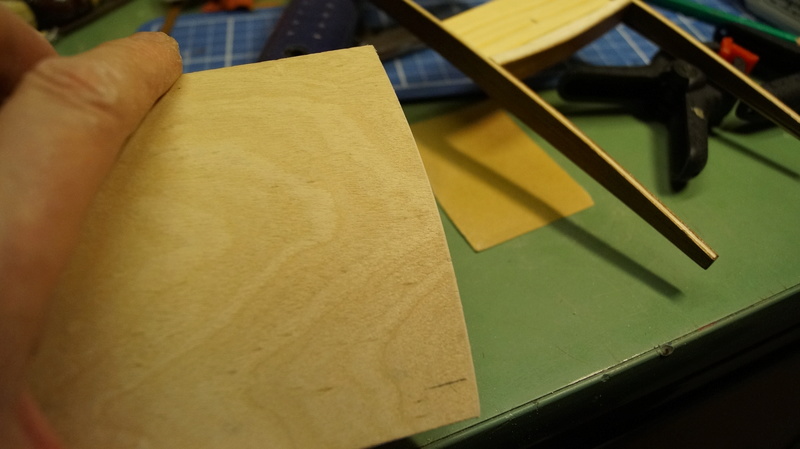

| So richtig Dampfhabe ich heute gemacht und damit hat sich mein Sperrholz überreden lassen, sich ... in die passende Form zu biegen. Geht doch! Es grüßt Günter | |
|
| |
Gast Gast
| Thema: Re: Enkhuizer Boljacht im Maßstab 1 : 8 gebaut von guennie Do 11 Jan 2018 - 17:36 | |
| Hallo Günter, deine Molly macht gute Fortschritte. Auch schön detailliert. - guennie schrieb:
in den 2 Fenstern links ist noch die Zusatzstütze oben unterm Dach zu sehen, feilst du da noch was ab? PS; bei mir is die Grippe angekommen, darum gibt es momentan nix zu sehen. Es geht mir aber schon wieder deutlich besser. |
|
| |
guennie Super-V.I.P.
| Thema: Re: Enkhuizer Boljacht im Maßstab 1 : 8 gebaut von guennie Sa 13 Jan 2018 - 19:08 | |
| Hallo Stephan, dann erst mal weitehin gute Besserung! Was mit der sichtbaren Ecke der Verstärkung da oben ppasiert, weiss ich noch nicht. Es werden keine klaren Scheiben reinkommen, sondern wie auch beim Leuchttur Hiddensee, eine Strukturfolie. Dann sehe ich mir erst mal an, wieviel davon noch zu sehen ist, wenn das Teil z.B. schwarz gestrichen ist. Wenn es dann wirklich noch stört, kommt es weg, sonst nicht.
Schönen Sonntag wünscht dir
Günter | |
|
| |
guennie Super-V.I.P.
| Thema: Re: Enkhuizer Boljacht im Maßstab 1 : 8 gebaut von guennie Sa 13 Jan 2018 - 19:17 | |
| Heute in Lingenwar Modellbaumesse. Ich werde a.a.O. Bilder davon einstellen. Hier aber ... erst mal dieses Bild von Lothar und Sven und - ja, ihr seht richtig - Molly. Sie lag mir so in den Ohren, dass sie auch Lothar kennenlernen möchte , dass ich ihr den Wunsch erfüllt und sie mitgenommen habe. Sie wurde auch ausgiebig bewundert ... und gewährte sogar ... einen Blick ins Innenleben. Nebenbei erwähnt: nach leichter Dampfbehandlung liegt das Dach auch an der kritischen Ecke jetzt perfekt an. Schönen Sonntag wünscht Günter | |
|
| |
Gast Gast
| Thema: Re: Enkhuizer Boljacht im Maßstab 1 : 8 gebaut von guennie Sa 13 Jan 2018 - 21:56 | |
| n'Abend Günter... zwei tolle Fotos mit Molly im Kreis ihrer Fans. Ich zähl mich ja auch dazu. Gruß, Renee |
|
| |
Lothar Super-V.I.P.
| Thema: Re: Enkhuizer Boljacht im Maßstab 1 : 8 gebaut von guennie So 14 Jan 2018 - 10:02 | |
| Hallo Freunde , es war wieder ein sehr informatives Treffen mit Günther , es gab viel zu erzählen . Im Original sieht man erst was für eine Arbeit das Kajütdach gemacht hat , das geben die Bilder gar nicht so wieder .
Gruß Lothar | |
|
| |
guennie Super-V.I.P.
| Thema: Re: Enkhuizer Boljacht im Maßstab 1 : 8 gebaut von guennie Mo 15 Jan 2018 - 17:36 | |
| Hallo Renee und Lothar, Molly ist typisch "Frau", sie freut sich über jeden Bewunderer. Gruß Günter | |
|
| |
guennie Super-V.I.P.
| Thema: Re: Enkhuizer Boljacht im Maßstab 1 : 8 gebaut von guennie Mo 15 Jan 2018 - 17:41 | |
| Zeitaufwändigsind die Vorbereitungen für die Schiebeluke. aber die ersten beiden Teile sind jetzt definitiv verklebt und ich zittere ob alles rechteinklig ist und auch noch passt, wenn die weiteren Teile drankommen sollen. Bisher ... sieht es aber vielversprechend aus. Drückt mal mit die Daumen! Gruß Günter | |
|
| |
guennie Super-V.I.P.
| Thema: Re: Enkhuizer Boljacht im Maßstab 1 : 8 gebaut von guennie Mo 15 Jan 2018 - 18:33 | |
| 2 weitere Furnierstückesind noch hinzugekommen. Leider gelang es mir nicht ein vernünftiges Foto zu schießen, auf dem das Wesentliche scharf abgebildet war. So ... gibt es nur noch dieses Bild als Vorschau. Schönen Abend wünscht Günter | |
|
| |
Gast Gast
| Thema: Re: Enkhuizer Boljacht im Maßstab 1 : 8 gebaut von guennie Di 16 Jan 2018 - 0:48 | |
| - guennie schrieb:
- Drückt mal mit die Daumen!
Immer Günter.... |
|
| |
Kubi Super-V.I.P.
| Thema: Re: Enkhuizer Boljacht im Maßstab 1 : 8 gebaut von guennie Di 16 Jan 2018 - 8:06 | |
| Schaut wunderschön aus! Bei diesen Fotos überkommt mich fast der Zwang mit "den Fingern zu schauen" - mal über das geschwungene Dach zu streichen... Gruß Kubi | |
|
| |
guennie Super-V.I.P.
| Thema: Re: Enkhuizer Boljacht im Maßstab 1 : 8 gebaut von guennie Di 16 Jan 2018 - 9:07 | |
| Hallo Kubi, diesen Wunsch hat sich Lothar am letzten Samstag auch ausgiebig erfüllt. Du kannst mir glauben, es fühlt sich gut an. Aber wenn erst das Teakholz drauf ist, wird es sich mindestens genau so gut anfühlen. Ich weiss ja nicht wo du wohnst, vielleicht liegt es ja mal "auf dem Weg". Wenn du willst schreib es mir in einer PN. Gruß Günter | |
|
| |
guennie Super-V.I.P.
| Thema: Re: Enkhuizer Boljacht im Maßstab 1 : 8 gebaut von guennie Di 16 Jan 2018 - 16:23 | |
| Das Teakholzist natürlich noch nicht drauf, es geht nur langsam voran, sind auch sehr viele einzelne Arbeitssschritte. Immerhin ... sind die Laufschienen jetzt komplett "aus Mahgoni" und nachdem ... alles gründlich fixiert wurde ... konnte auch die Steuerbordschiene angeklebt werden. Vielleicht gibt es später noch ein Foto ohne Zwingen. Bis dann grüßt Günter | |
|
| |
guennie Super-V.I.P.
| Thema: Re: Enkhuizer Boljacht im Maßstab 1 : 8 gebaut von guennie Do 18 Jan 2018 - 17:38 | |
| Das Fotoohne Zwingen habe ich schlicht und einfach vergessen, aber dafür ... gibt es dieses, bei dem das bisherige mit Klebstreifen fixiert ist um ... die vordere Abschlusswand einzukleben. Ohne Zwingen ... sieht das dann so aus. Vorher - ohne Bericht - wurde es noch mehrfach mit SSG gestrichen und inzwischen dürfte die Oberfläche reif fürs Lackieren sein. Ich zweifle noch, nehme ich Bootslack oder Hochglanz Sprühlack? Jedenfalls ist das das Nächste was geschieht, bevor ich es endgültig auf dem Deck befestige. Gruß Günter | |
|
| |
guennie Super-V.I.P.
| Thema: Re: Enkhuizer Boljacht im Maßstab 1 : 8 gebaut von guennie Fr 19 Jan 2018 - 19:32 | |
| Beleidigtist Molly ein wenig. Sie war die Leidtragende des Sturmschadens am Pilsumer Leuchtturm, sie war die Leidtragende als sich meine Frau heute morgen verletzt hat und ich deshalb nicht nur sie verarzten und Blut aufwischen musste (5 Tropfen) sondern auch noch den Küchendienst hatte. Dann habe ich zwar für sie aber nicht bei ihr ... unsere Kochplatte aus Studentenzeiten mit einem ebenso alten Wasserkessel in Betrieb genommen und eine Mahagoni - Leiste verbogen. Später dann ... wurde die Trägerplatte der Luke in Form geschnitten und ... einige Balsaholzstücke zur Vergrößerung der Klebefläche angebracht und so etwa ... soll es später mal aussehen. Hier sieht man auch, wo die verbogene Mahagonileiste hin soll. Schönen Abend wünscht Günter | |
|
| |
Kubi Super-V.I.P.
| Thema: Re: Enkhuizer Boljacht im Maßstab 1 : 8 gebaut von guennie Fr 19 Jan 2018 - 19:47 | |
| Hallo Günter! Hab wieder deine Fotos bewundert! Eine Frage - kommt, dort wo du jetzt diesen Schiebeteil baust, auch ein Ausschnitt ins Dach?
Gruß Kubi | |
|
| |
guennie Super-V.I.P.
| Thema: Re: Enkhuizer Boljacht im Maßstab 1 : 8 gebaut von guennie Sa 20 Jan 2018 - 8:09 | |
| Nein Kubi, die Schiebeluke ist nur Optik, sie ist nicht zum Öffnen gedacht, weil ja das ganze Dach abnehmbar ist um an die Fernsteuerung heranzukommen. Aber es gibt neue Fotos zum Anschauen. Gruß Günter | |
|
| |
guennie Super-V.I.P.
| Thema: Re: Enkhuizer Boljacht im Maßstab 1 : 8 gebaut von guennie Sa 20 Jan 2018 - 8:23 | |
| Die verbogene Mahagonileistepasste doch seltsamerweise genau auf die Lukenrundung, deswegen habe ich sie dort einfach mal angeklebt. Vorher ... waren natürlich die Klebeauflagenangeschliffen worden. Ohne Zwingen ... präsentiert sich das Ganze jetzt so. Als Nächstes ist jetzt - ja was - gefragt: Sinn für Ästhetik, Verständnis für Yachtbau, Zimmermannswissen, oder von allem ein bischen? Ich weiss es nicht, aber es geht jetzt um die Gestaltung der gesamten Kajütrückwand. Ich muss noch ein wenig nachdenken und auch experimentieren aber bald muss eine Entscheidung fallen. Es grüßt Günter | |
|
| |
