Fertig - USS Oklahoma 1:200 Modelik gebaut von Swissboy

Hallo Modellbaufreunde

Ja, ich versuche mich jetzt auch in 1:200 und schaue mal was dabei rauskommt
Den Bogen werde ich nicht näher vorstellen, wurde ja schon unter den Baubögen vorgestellt.







Neu für mich sind z.Bsp. der Massstab 1:200, Spantensatz und Vollrumpf.
Das Modell kann auch als Wasserlinienmodell gebaut werden, will ich ja aber gerade nicht
Habe den ersten, oberen Teil für den Rumpf, mal gebaut und ist bis jetzt gut gegangen.













So, jetzt stehen ein paar Termine an, leider, dauert ein kleines Weilchen bis es weitergeht

Gruss Markus

Hi Markus,

da bin ich auf jeden Fall dabei, und viel Spaß beim bauen.

Gruß
Tanju

Hallo Markus,

ich werde auf jeden Fall dabei sein, wenn Du nach Deinem tollen Erstlingswerk erneut zuschlägst. Ich wünsche Dir viel Erfolg! Der erste Schritt ist getan und gibt viel Hoffnung auf mehr!

Toi, toi, toi
Fritz

Hallo Markus,

das sieht ja schon jetzt gut aus, bin auf jeden fall mit dabei....

Hallo Markus,
Die ersten schritte lassen sich schon sehen,auf alle fälle werde ich dabei sein
und mir einiges abgucken und an eignen

Gruß Kurt

Hallo Markus

werde dir ebenfalls zusehen und wünsche dir viel spaß

gruß marcel

Hallo alle zusammen

Die Spanten nehmen schon einige Arbeit ab, bin selbst gespannt wie mir der Rumpf klappt,
wir werdens sehen

Gruss Markus

Hey Markus

es wird wieder super, ich weiß es schon! Schau dir auf jeden Fall gespannt zu.
Viel Spaß und Erfolg

Grüße
Tony

Hallo Markus
Ich bin dabei....viel Spaß und gutes Gelingen!!!
Grüße UWE

Hallo ihr beiden

Danke euch, bald folgt Teil 2 vom Rumpf

Gruss Markus

Hallo Markus

Die filigrane Nummerierung der Spantenteile ist Dir in gewohnter Weise hervorragend gelungen!

Ich wünsche Dir viel Spaß beim ersten "Großmodell"!!!!!




Gruss
--
Ralf

Hallo Ralf

Ich würde mich hüten, so eine filigrane Sache anzubringen, um sie danach nicht mehr zu sehen
aber trotzdem Danke

Gruss Markus

Hallo Modellbaufreunde

War zwischendurch ab und zu mal tätig geworden, der zweite, untere Teil vom Rumpf ist fertig









Danach folgte eine erste grosse Herausforderung, aus 2 mach 1











Und für mich ein eindrücklicher Unterschied zwischen der Iowa und der Oklahoma





So, für mich steht nun die glaube ich grösste Herausforderung an, die Beplankung.
Bin mir noch nicht ganz sicher aber ich glaube ich werde ein Erstbeplankung machen um zu sehen wie das geht und ob das klappt

Gruss Markus

Hi Markus...
Ich drück Dir alles, was auch nur entfernt nach einem Daumen ausschauen könnte!
So etwas steht mir irgendwann auch noch bevor.
Gruß, Renee

Hallo Markus,

bisher absolut Top!! Bin mir sicher das das Beplanken dir genauso gut gelingen wird!!

Gruß
Tanju

Hallo Markus,

Das was Du bis jetzt gebaut hast ist einfach klasse,somit wird auch der Rest in gewohnter weise gelingen zeige keine Angst sondern baue ,

Gruß Kurt

Hallo zusammen

@Renee, ich glaube das kann ich gut gebrauchen, werde mich auch erkenntlich zeigen

@ Tanju und Kurt, wie gesagt, das Beplanken könnte eine Knacknuss sein

Gruss Markus

Hallo Markus,

ich habe erst jetzt gesehen, das Du einen Großauftrag in deiner Werft
angenommen hast. Was Du uns hier bisher zeigst, sieht einfach nur
profesionell aus, da kann nichts schiefgehen. Mit der Beplankung würde
ich mir keine großen Sorgen machen, das wirst Du schon gut umsetzen.

Ich schaue gerne weiter zu!

Berthold

Hallo Berthold

Ja, das 1:200 Projekt wurde gestartet
Ich habe gerade mit den ersten Streifen der Erstbeplankung begonnen und muss sagen, das wird ganz und gar nicht einfach.
Bei der Durchsicht der Bauberichte habe ich gesehen, das die meisten Streifen der Beplankungen aus einem oder zwei Teilen bestehen, sehr selten aus drei.
Man möge mich korrigieren wenn ich falsch liege.
Der Rumpf der Oklahoma ist sehr breit und hat sehr viele Rundungen, die mich absolut an meine Grenzen bringen werden!!
Werde jetzt nach und nach die Erstbeplankung mal fertigstellen und sehen, wie das aussieht und wie ich weiter Vorgehen werde. Bis dahin....

Gruss Markus

Hallo Modellbaufreunde

Tja, aller Anfang ist schwer, so auch die erste Erstbeplankung. Vor allem die verschiedenen Rundungen am Heck sind eine Herausforderung,
da sie alle zum Heck zusammenlaufen (oder wie man dem sagt)

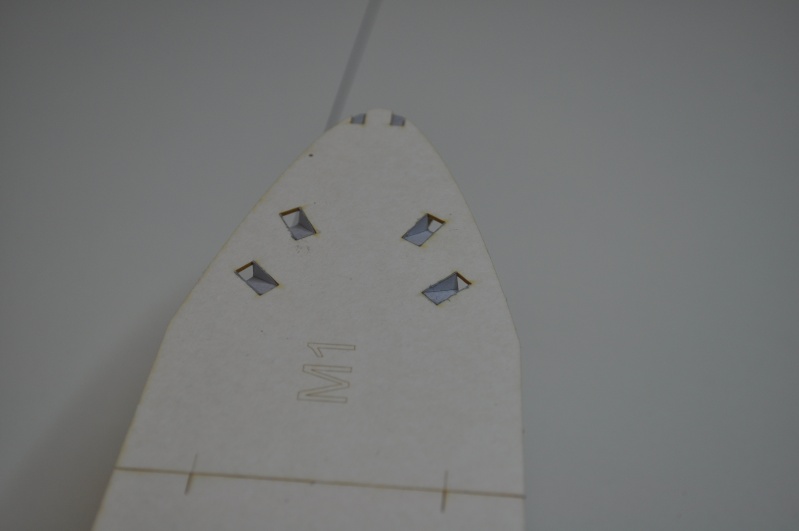

Zuerst aber wurde das Deck aufgeklebt, mit den Öffnungen für die Ankerkette, die zuvor angebracht werden mussten.













Die benötigten Teile für die Beplankung



Das eine Problem waren diese Rundungen, der grüne Strich zeigt ein Teil das ich falsch angebracht habe aber nur an den grünen Stellen korrigiert werden musste, hat kein Einfluss auf die Beplankung











Und diese Stellen am Heck meinte ich zu Beginn








Und so sieht es ohne Striche aus. Auf dem Bild sieht es schlechter aus als es ist.







Trotzdem bin ich mit meiner ersten Beplankung soweit zufrieden, aber... bevor ich die Endbeplankung anbringe,
werde ich die nächste Zeit auch mit dem Versuch, Lackieren und schleifen, verbringen.

Bis bald und

Hallo Markus,

sei froh, das Du die Erstbeplankung soweit zufriedenstellend
aufbringen konntest. Die Form ist schon sehr schwer hinzubekommen.
Ob es da noch Methoden gibt, sowas besser umzusetzen, auser schleifen
und lackiern, wird Dir nur einer sagen können, der es auch mit dem Modell
versucht hat.
Und natürlich hast Du recht, die Bilder täuschen schon mal ein wenig.

Ich freu mich schon, wie es weitergeht.

Gruss Berthold

Hallo Markus,

das Spantenskelett ist schon ein kleines Modell für sich und lässt einen interessanten Rumpf erwarten. Ein nach innen gewölbtes Unterwasserschiff habe ich noch nie gesehen
Na du wirst das schon hinbekommen. Und man sieht hier schön auch mein eigenes Problem, dass es nämlich nicht unbedingt leichter ist, in einem größeren Maßstab zu bauen^^

Grüße und viel Erfolg!
Gnost

Hallo ihr beiden

@ Berthold, zufrieden mit der Erstbeplankung bin ich auf jeden Fall, da mir eigentlich nichts Gravierendes passiert ist. Leider habe ich noch nicht so viele Foren durchstöbert auf der Suche nach weiteren Erbauern der Oklahoma, bleibe aber dran.

@ Gnost, bei dem "Studium" des Spantengerüst`s sind mir die vielen Rundungen noch nicht aufgefallen, erst nachdem ich das Skelett zusammen hatte, fiel mir dies auf.
Natürlich heisst es nicht, wenn es grösser wird, ist es einfacher > wäre ja sonst zu einfach oder?

Ich glaube auch, das es mit dem Lackieren mehr Stabilität gibt und das möchte ich eh erreichen.

Gruss Markus

hallo markus,

auch wenn ich selten da bin, schaue ich gespannt zu! so ein vollrumpfschiff zu bauen , aus pappe, schaut sicher nicht einfach aus.....
aber ich bin fest überzeugt du bekommst das hin.... da ich selbst keine Erfahrung damit habe, kann ich mir gut die Probleme vorstellen.....
du schaffst das..... weisst ja ... Übung macht den meister........

lg mike

Hallo Swissboy

ist dir sehr gut gelungen die das heck kann man nur gratulieren weiter so.

Gruß Marcel

Hallo Markus

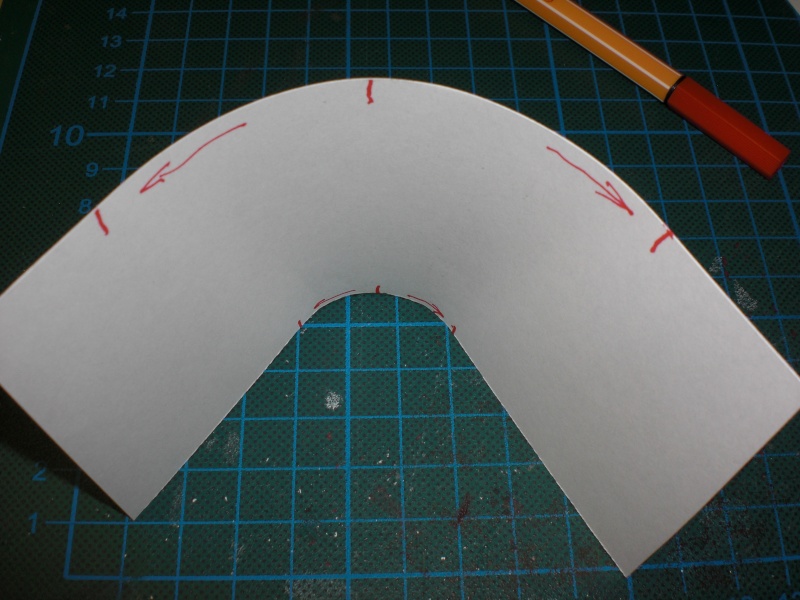

Du mußt deine Teile für die Beplankung mit Rundstäben vorher formen.Ich habe da
Rundlocheisen die gehen gut.



Das blau und grün markierte ist bestimmt ein Teil der Beplankung.Die legst Du mittig
auf den Boden.Dann markierst(rote Pfeile)die Kante schwach mit Bleistift.Entweder
Du reißt es mit einen Messer von unten an oder Du nimmst eine lange dünne Nadel legst sie auf
die Markierung und drückst auf die Nadel das ein Winkel entsteht.Die Wölbung am Ende
machst Du dann mit den Rundstab.Nach den anleimen nimmst Du dann den nächsten
Streifen(gelb)hältst ihn an und markierst ihn in der Mitte der Wölbung(gelbe Pfeile,so genau muß es
nicht sein).Dann nimmst Du wieder den Rundstab auf die Markierung und rollst vor und
zurück.Immer zwichendurch anhalten und nachprüfen.Bei kleinen und großen Radius siehe
Bilder.Wenn Du das ein paar mal gemacht hast weist Du was für ein Rundstab für welchen
Radius Du brauchst.Ich hoffe ich konnte dir etwas helfen.Das Bild mit den Spantengerüst
mußt Du bestimmt runter laden und vergrößern.













Viele Grüße UWE

Hallo Mike, Marcel und Uwe

Danke euch drei

@ Mike, ich bin auch überzeugt das ich das irgendwie hinbekomme, die Frage ist nur, Wie?

@ Marcel, geb mir die grösste mühe das mir der Rest auch gelingt

@ Uwe, danke für deine Tipp`s, ist notiert und die helfen mir bestimmt noch mehr.
Ich habe die Endbeplankung schon begonnen und habe, da die Endbeplankung ja dicker ist, nichts anderes machen können als zu Formen und es sieht schon ganz anders aus als zuvor, Bilder folgen demnächst.

Gruss Markus

Hallo Modellbaufreunde

Erstens kommt es anders und zweitens als man denkt!
Nachdem ich die Erstbeplankung etwas geschliffen habe, sagte ich mir, ich lass das Lackieren noch sein.
Warum? Zum einen ist es ja mein erster U-Rumpf und den darf man auch zeigen und sehen.
Zum anderen kann ich auch daran sehen, was ich wo wie falsch gemacht habe um zu lernen.
Mit meinem ersten Rumpf bin ich sehr zufrieden und den lass ich jetzt mal Trocknen, bevor ich mit der Ruderanlage, Schiffsschraube usw. weiterfahre aber hier die Bilder
















Beim Heck war es für mich sehr Knifflig, die Befestigung für das Ruder wurde aus diesen drei Teilen gebaut



So, bald wird der Grill eingeheizt und dann werde ich den Sonntag geniessen
Bis Bald

   Markus

Hi Markus...
Nach dieser Vorstellung eines in meinen Augen hervorragend gelungenem Rumpfes,
hast Du Dir den Sonntag mit Grillfleisch mehr als verdient.
Alle Achtung und Gruß aus Bösperde, Renee

Hallo Markus,

viel Spaß beim Grillen.
Der Rumpf sieht gut aus.

Gruss Berthold
